Cáp UTP đóng vai trò quan trọng nhờ khả năng truyền tải dữ liệu ổn định và chi phí lắp đặt hợp lý. Nhờ cấu tạo đơn giản nhưng hiệu quả, cáp UTP được nhiều kỹ thuật viên và doanh nghiệp quan tâm khi triển khai hạ tầng mạng. Bài viết này, Trường Thịnh Telecom sẽ giúp bạn hiểu rõ về khái niệm cáp UTP là gì, đặc điểm và ứng dụng thực tiễn của loại cáp mạng phổ biến này.

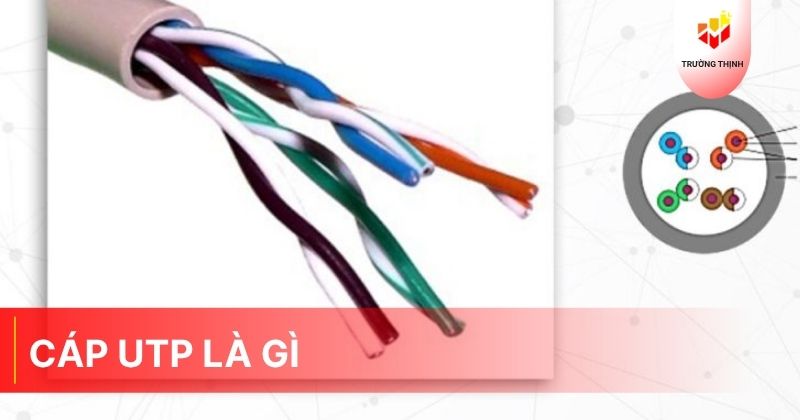

Cáp UTP là gì?
Cáp UTP (Unshielded Twisted Pair) là một loại cáp mạng rất phổ biến trong việc truyền tải dữ liệu cho hệ thống mạng máy tính. Cáp này được cấu tạo từ nhiều cặp dây dẫn xoắn đôi, và đặc điểm nổi bật của nó là không có lớp bọc chống nhiễu. Sự xoắn chặt của từng cặp dây giúp giảm thiểu nhiễu từ các nguồn bên ngoài, đồng thời duy trì chất lượng tín hiệu trong quá trình truyền tải. Cáp UTP thường được sử dụng cho các ứng dụng mạng, như kết nối giữa máy tính với router, switch, và nhiều thiết bị khác trong mạng LAN.

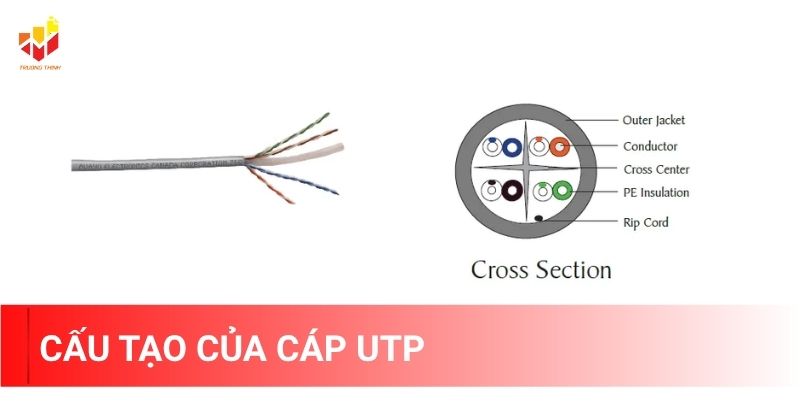

Cấu tạo của cáp UTP
Cáp mạng UTP có thiết kế đơn giản nhưng hiệu quả, bao gồm các thành phần chính sau:
1. Lõi dẫn (Conductor)
- Là thành phần trung tâm của dây cáp, chịu trách nhiệm truyền tín hiệu mạng.
- Vật liệu thường dùng là đồng nguyên chất hoặc đồng mạ nhôm, giúp truyền dẫn tốt, giảm suy hao tín hiệu và nâng cao hiệu suất mạng.
2. Lớp cách điện (Insulation)
- Bao bọc bên ngoài lõi đồng là lớp cách điện, thường làm từ vật liệu polyethylene hoặc PVC.
- Tác dụng chính là bảo vệ lõi khỏi tác động môi trường, đồng thời ngăn chặn hiện tượng chập điện giữa các lõi.
3. Dây rốn (Ripcord)
- Là sợi dây nhỏ nằm bên trong vỏ cáp, có nhiệm vụ giữ cố định các cặp dây xoắn.
- Giúp giảm rung lắc, chống tác động cơ học, đồng thời hỗ trợ tách vỏ cáp dễ dàng khi thi công.
4. Lớp vỏ ngoài (Jacket)
- Là lớp bảo vệ bên ngoài cùng, thường được làm từ nhựa HDPE (High-Density Polyethylene).
- Chức năng chính là chống ẩm, bụi bẩn, va đập và nhiễu từ bên ngoài, đồng thời nâng cao độ bền, kéo dài tuổi thọ cho cáp mạng trong các điều kiện môi trường khác nhau.

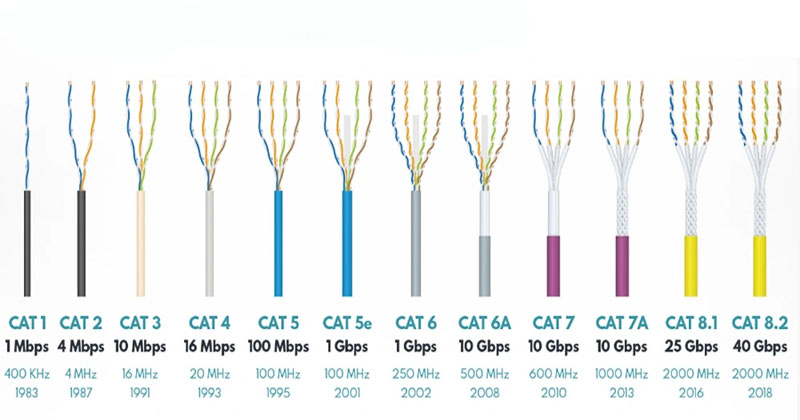

Phân loại cáp UTP
Cáp UTP được phân loại dựa trên cấp độ Category (Cat) theo tiêu chuẩn của TIA/EIA. Dưới đây là bảng phân loại các loại cáp UTP phổ biến:
| Loại cáp | Băng thông (MHz) | Tốc độ truyền dữ liệu tối đa | Ứng dụng phổ biến |
| Cat 1 | 1 MHz | Dưới 1 Mbps | Điện thoại analog, modem cũ |
| Cat 2 | 4 MHz | 4 Mbps | Mạng Token Ring |
| Cat 3 | 16 MHz | 10 Mbps | Mạng Ethernet 10BASE-T |
| Cat 4 | 20 MHz | 16 Mbps | Token Ring 16Mbps |
| Cat 5 | 100 MHz | 100 Mbps | Ethernet 100BASE-TX |
| Cat 5e | 100 MHz | 1 Gbps | Ethernet Gigabit (thay thế Cat 5) |
| Cat 6 | 250 MHz | 1Gbps (lên đến 10Gbps ở khoảng cách <55m) | Mạng doanh nghiệp |
| Cat 6a | 500 MHz | 10 Gbps | Hệ thống mạng tốc độ cao |
| Cat 7 | 600 MHz | 10 Gbps | Ứng dụng công nghiệp, cần bảo mật cao |
| Cat 8 | 2000 MHz (2 GHz) | 25–40 Gbps | Data center, kết nối server tốc độ cao |

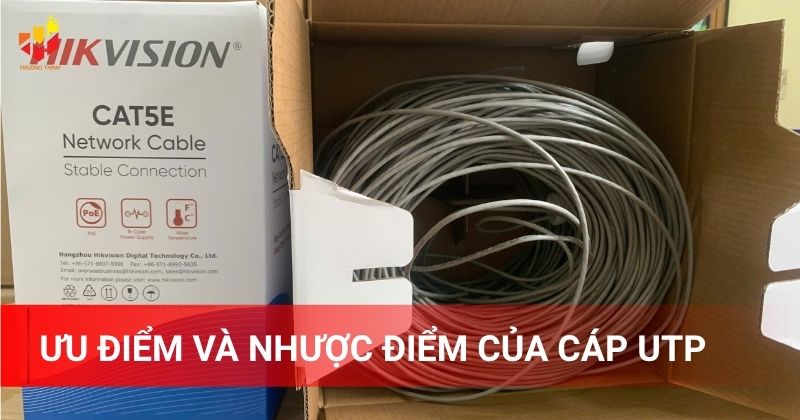

Ưu điểm và nhược điểm của cáp UTP
| Ưu điểm | Nhược điểm |
| Chi phí thấp: Cáp UTP là một trong những loại cáp mạng có chi phí thấp, do không cần các lớp bọc phức tạp. Điều này khiến cho việc triển khai mạng trở nên hiệu quả về mặt kinh tế. | Dễ bị nhiễu: Không có lớp bọc nên cáp UTP có thể bị ảnh hưởng bởi nhiễu điện từ, đặc biệt khi lắp đặt trong môi trường có nhiều thiết bị điện tử. |
| Dễ lắp đặt: Với thiết kế nhẹ và linh hoạt, cáp UTP rất dễ dàng để lắp đặt trong các không gian hạn chế. | Khoảng cách truyền tải hạn chế: Tín hiệu trong cáp UTP có thể bị suy giảm đáng kể khi truyền tải ở khoảng cách xa (thường trên 100 mét). |
| Phổ biến sử dụng: Được sử dụng rộng rãi trong các kết nối mạng tại các văn phòng, trường học, và nhiều nơi khác. |
Ứng dụng của cáp UTP
Cáp UTP được sử dụng rộng rãi không chỉ trong các hệ thống mạng máy tính mà còn trong nhiều ứng dụng khác:
- Kết nối mạng LAN: Là lựa chọn chính cho kết nối giữa các máy tính trong cùng một mạng LAN, giúp truyền tải dữ liệu nhanh chóng và hiệu quả.
- Hệ thống điện thoại: Được sử dụng trong các hệ thống điện thoại văn phòng, kết nối giữa các thiết bị để thực hiện cuộc gọi.
- Hệ thống CCTV: Trong một số trường hợp, cáp UTP còn được dùng để kết nối camera quan sát trong hệ thống CCTV.
Trường Thịnh – Nhà phân phối cáp UTP chính hãng giá tốt ở TP.HCM
Trường Thịnh tự hào là nhà phân phối cáp mạng UTP chính hãng tại TP.HCM, cung cấp đa dạng các dòng cáp từ Cat5e, Cat6, Cat6a đến Cat7 đến từ các thương hiệu uy tín như AMP, LS, Alantek, Sino, Golden Link,… với cam kết:
- Hàng chính hãng 100%, đầy đủ CO-CQ.
- Giá sỉ cạnh tranh, chiết khấu tốt cho đại lý, dự án.
- Giao hàng nhanh, hỗ trợ tận nơi tại TP.HCM và các tỉnh.
- Tư vấn kỹ thuật tận tâm, hỗ trợ thi công mạng trọn gói.
Ứng dụng cáp UTP tại Trường Thịnh:
- Thi công hệ thống mạng nội bộ văn phòng, camera an ninh, trường học, xí nghiệp…
- Cáp đạt chuẩn truyền dẫn cho Ethernet 1Gbps đến 10Gbps, đáp ứng tốt mọi nhu cầu từ dân dụng đến doanh nghiệp.
Thông tin liên hệ:
- CÔNG TY TNHH ĐẦU TƯ CÔNG NGHỆ TRƯỜNG THỊNH
- Địa chỉ: 14 Trịnh Lỗi, P. Phú Thọ Hoà, TP. Hồ Chí Minh
- Điện thoại: (028) 38 101 698 – 0911 28 78 98
- Email: truongthinhtelecom@gmail.com
- Website: https://ap.truongthinhtelecom.vn/
Cáp UTP chính là một trong những công nghệ cốt lõi của truyền tải dữ liệu hiện đại, mang lại nhiều lợi ích đồng thời cũng tồn tại một số hạn chế. Việc hiểu rõ về cáp UTP là gì? Không chỉ giúp người dùng có định hướng rõ ràng khi lựa chọn thiết bị mà còn tạo điều kiện tốt hơn cho sự phát triển của các hệ thống mạng trong tương lai.
