Các loại đầu cáp mạng (Còn gọi là connector hoặc đầu nối) là yếu tố quyết định chất lượng kết nối, tốc độ truyền tải và độ ổn định của toàn bộ hệ thống. Bài viết này, Trường Thịnh Telecom sẽ cung cấp cái nhìn toàn diện về top các loại đầu cáp mạng phổ biến, bao gồm RJ45 cho cáp xoắn đôi, các connector cho cáp đồng trục như BNC, N-Series, F-Series, cùng các loại đầu cáp quang như LC, SC, ST, FC, MT-RJ, MTP/MPO.
Đầu nối cáp là gì?
Đầu nối cáp mạng chính là những thiết bị được thiết kế để kết nối cáp mạng với các thiết bị khác, như máy tính, router, switch, và nhiều thiết bị khác. Chúng không chỉ đóng vai trò quan trọng trong việc truyền tải dữ liệu, mà còn ảnh hưởng lớn đến chất lượng tín hiệu trong hệ thống.
Đầu nối cáp thường được chế tạo từ các vật liệu dẫn điện như đồng hoặc nhôm và được phủ một lớp nhựa để bảo vệ khỏi các yếu tố bên ngoài. Chúng có thể được sử dụng với nhiều loại dây cáp khác nhau, từ cáp quang đến cáp đồng.
Chức năng của đầu nối cáp
Đầu nối cáp có nhiều chức năng quan trọng mà bạn cần biết:
- Chúng cho phép kết nối các loại thiết bị khác nhau với nhau, từ máy tính để bàn cho đến các thiết bị di động.
- Đầu nối cáp cũng giúp bảo vệ cáp khỏi các tác động vật lý, đồng thời giữ cho các tín hiệu không bị suy giảm.
- Hơn nữa, các đầu nối này còn giúp tăng tốc độ truyền tải dữ liệu, giúp mạng vận hành hiệu quả hơn.
Các yếu tố ảnh hưởng đến chất lượng đầu nối cáp
Chất lượng của đầu nối cáp có thể ảnh hưởng đến hiệu suất của mạng. Dưới đây là những yếu tố chính:
- Chất liệu: Đầu nối làm từ đồng thường tốt hơn so với nhôm vì độ dẫn điện cao hơn.
- Thiết kế: Thiết kế của đầu nối cáp cũng quyết định đến chất lượng tín hiệu. Các đầu nối được thiết kế sao cho giảm thiểu độ suy giảm tín hiệu thường hoạt động tốt hơn.
- Tiêu chuẩn: Một số đầu nối được sản xuất theo các tiêu chuẩn quốc tế, điều này đảm bảo tính tương thích và hiệu suất tốt hơn.
Các loại đầu cáp mạng, cáp Đồng Trục, cáp Quang
Hệ thống truyền dẫn dữ liệu hiện nay được chia thành ba dòng chính: cáp đồng (Ethernet), cáp đồng trục (Coaxial) và cáp quang (Fiber Optic). Mỗi loại cáp lại yêu cầu một chuẩn đầu nối riêng biệt để phù hợp với cấu tạo vật lý và đặc tính truyền dẫn tín hiệu. Dưới đây là phân tích chi tiết về từng nhóm đầu nối theo cấu tạo và công dụng:

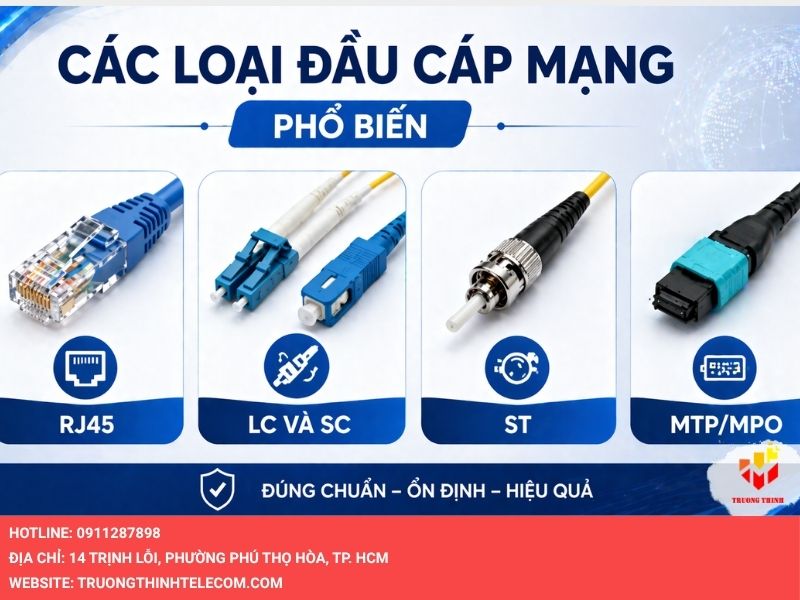

Các loại đầu cáp mạng phổ biến
Đầu cáp mạng chủ yếu dùng để kết nối thiết bị mạng như switch, router, máy tính, server trong hệ thống LAN. Chúng được thiết kế để đảm bảo truyền tín hiệu ổn định, giảm thiểu mất mát và nhiễu. Trong đó, RJ45 là loại phổ biến cho cáp Ethernet, trong khi LC, SC, ST, MTP/MPO thường xuất hiện trong môi trường cáp quang hoặc hybrid. Dưới đây là các loại đầu cáp mạng chính:
Đầu nối RJ45
RJ45 (Registered Jack 45) là chuẩn đầu nối 8P8C phổ biến cho cáp mạng xoắn đôi (twisted pair) như Cat5e, Cat6, Cat6A, Cat7. Đầu RJ45 có 8 chân tiếp xúc, hỗ trợ truyền dữ liệu tốc độ từ 100Mbps đến 10Gbps hoặc cao hơn tùy loại cáp.
Ưu điểm nổi bật là dễ lắp đặt bằng kìm bấm mạng, chi phí thấp và tương thích rộng rãi với hầu hết thiết bị mạng gia đình lẫn doanh nghiệp. Trong thực tế, khi triển khai mạng văn phòng tại TP.HCM, RJ45 luôn là lựa chọn hàng đầu nhờ khả năng plug-and-play nhanh chóng.
Đầu nối LC (Lucent Connector)
LC là đầu nối quang nhỏ gọn với ferrule đường kính 1.25mm, thường dùng cho cáp quang trong data center mật độ cao. Thiết kế push-pull giúp cắm rút dễ dàng, phù hợp với module SFP/SFP+.
Đầu nối SC (Subscriber Connector)
SC có hình vuông, ferrule 2.5mm, cơ chế push-pull đơn giản. Đây là loại đầu cáp quang đáng tin cậy, thường gặp trong mạng viễn thông và FTTH (sợi đến nhà).
Đầu nối MTP/MPO (Multi-fiber Push On)
MTP/MPO là đầu nối đa sợi (thường 8, 12, 24, 48 hoặc 72 sợi), lý tưởng cho kết nối backbone tốc độ cao 40G/100G/400G trong trung tâm dữ liệu. MTP là phiên bản cải tiến của MPO với độ chính xác cao hơn.
Dưới đây là bảng so sánh nhanh các loại đầu cáp mạng phổ biến:
| Loại đầu nối | Kích thước ferrule | Cơ chế khóa | Số sợi hỗ trợ | Ứng dụng chính | Ưu điểm nổi bật | Nhược điểm |
| RJ45 | – | Push | 1 cặp đôi | Cáp Ethernet LAN, PoE | Dễ lắp, chi phí thấp | Không dùng cho cáp quang |
| LC | 1.25mm | Push-pull | 1 hoặc 2 | Data center, SFP module | Nhỏ gọn, mật độ cao | Dễ hỏng nếu thao tác mạnh |
| SC | 2.5mm | Push-pull | 1 hoặc 2 | FTTH, mạng viễn thông | Dễ sử dụng, ổn định | Kích thước lớn hơn LC |
| MTP/MPO | Đa sợi | Push | 8-72 sợi | Backbone 40G/100G+ | Mật độ cực cao, băng thông lớn | Chi phí cao, cần công cụ chuyên dụng |

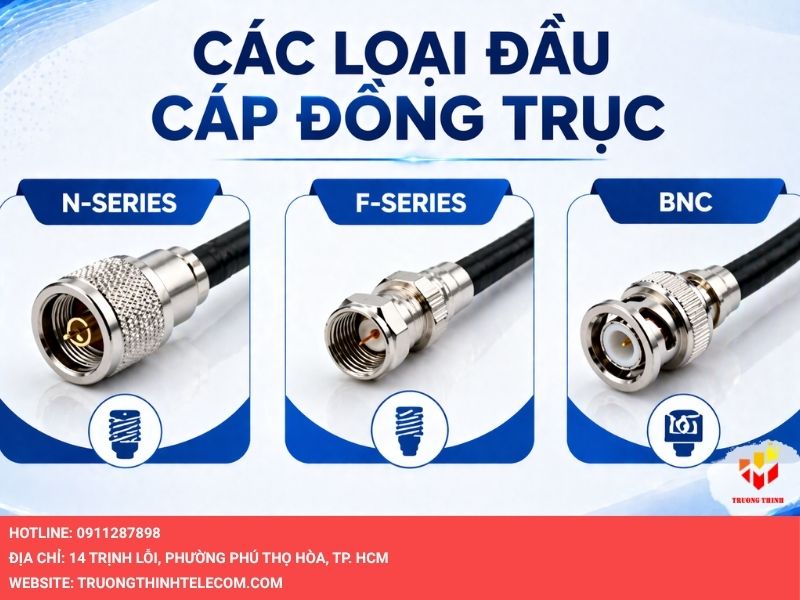

Các loại đầu cáp đồng trục
Cáp đồng trục (coaxial cable) vẫn được sử dụng rộng rãi trong hệ thống camera an ninh, truyền hình cáp và một số ứng dụng RF. Các loại đầu cáp đồng trục được thiết kế để truyền tín hiệu analog hoặc digital với khả năng chống nhiễu tốt nhờ lớp chắn đồng. Dưới đây là ba loại phổ biến:
Đầu nối BNC (Bayonet Neill-Concelman)
BNC là loại đầu nối đồng trục cổ điển với cơ chế bayonet khóa nhanh. Thường dùng cho cáp RG59, RG6 trong camera CCTV, video giám sát và thiết bị đo lường. Ưu điểm là cắm rút nhanh, chống rung, phù hợp môi trường có nhiều rung động.
Đầu nối N-Series (N-Type)
N-Series là đầu nối ren chắc chắn, hỗ trợ tần số cao lên đến 11GHz, dùng cho cáp đồng trục dày hơn trong hệ thống viễn thông, antenna, WLAN ngoài trời. Độ bền cao, chịu nước tốt khi có phụ kiện chống nước.
Đầu nối F-Series (F-Type)
F-Series thường gặp trong truyền hình cáp (CATV), satellite TV và modem cáp. Cơ chế ren đơn giản, chi phí rẻ, phù hợp cáp RG6 cho tín hiệu TV và internet cáp.
Bảng so sánh nhanh các dòng đầu cáp quang phổ biến trên thị trường:
| Loại đầu nối | Cơ chế khóa | Tần số tối đa | Cáp tương thích | Ứng dụng chính | Ưu điểm | Nhược điểm |
| BNC | Bayonet | ~4GHz | RG58, RG59 | Camera CCTV, video | Cắm rút nhanh, chống rung | Không phù hợp tần số rất cao |
| N-Series | Ren | ~11GHz | Cáp dày | Antenna, viễn thông ngoài trời | Độ bền cao, chịu môi trường | Lắp đặt phức tạp hơn |
| F-Series | Ren | ~1-2GHz | RG6 | Truyền hình cáp, satellite | Rẻ, dễ lắp | Ít bền hơn trong môi trường khắc nghiệt |
Các loại đầu cáp quang
Cáp quang đòi hỏi sự chính xác tuyệt đối ở các điểm tiếp xúc để tránh suy hao ánh sáng. Ngoài SC, ST đã nhắc ở trên, còn một số loại đầu nối chuyên dụng khác.
Đầu nối MT-RJ (Mechanical Transfer Registered Jack)
Đầu MT-RJ có kích thước tương đương đầu RJ45 nhưng bên trong chứa 2 sợi quang (duplex). Nó được thiết kế để thay thế cho đầu RJ45 trong các mạng cáp quang đến bàn làm việc (Fiber to the Desk). Tuy nhiên, hiện nay LC đang dần thay thế MT-RJ nhờ tính linh hoạt cao hơn.
Đầu nối FC (Ferrule Connector)
Đầu nối FC có vỏ ngoài bằng kim loại và sử dụng cơ chế vặn ren để cố định. Do có cấu tạo cực kỳ chắc chắn, đầu FC thường được sử dụng trong các môi trường có độ rung lắc mạnh hoặc trong các thiết bị đo lường quang học chính xác cao.
Đầu nối SC (Subscriber Connector)
Như đã đề cập, SC là đầu nối “quốc dân” trong lĩnh vực viễn thông. Với ferrule (ống sứ) đường kính 2.5mm, SC đảm bảo sự căn chỉnh chính xác của các lõi sợi quang, giúp giảm thiểu tối đa suy hao phản xạ (Return Loss).
Đầu nối ST (Straight Tip)
Đầu ST sử dụng ferrule 2.5mm tương tự SC nhưng vỏ ngoài bằng kim loại (hoặc nhựa cứng) với khóa kiểu khớp nối. Đây là lựa chọn hàng đầu cho các hệ thống mạng trong các nhà máy xí nghiệp nhờ độ bền cơ học cao.
Bảng so sánh nhanh các loại đầu cáp quang hiện nay:
| Loại đầu nối | Kích thước ferrule | Cơ chế khóa | Polishing phổ biến | Ứng dụng chính | Ưu điểm | Nhược điểm |
| MT-RJ | Nhỏ | Push | PC | Mạng LAN cũ | Nhỏ gọn, 2 sợi | Ít phổ biến hiện nay |
| SC | 2.5mm | Push-pull | PC/UPC/APC | FTTH, datacom | Dễ dùng, ổn định | Kích thước trung bình |
| ST | 2.5mm | Bayonet | PC/UPC | Môi trường công nghiệp | Chống rung | Cắm rút chậm |
| FC | 2.5mm | Ren | PC/UPC/APC | Đo lường, singlemode | Độ ổn định cao | Lắp đặt mất thời gian |
| MTP/MPO | Đa sợi | Push | PC/UPC/APC | Data center 40G/100G+ | Mật độ cao, băng thông lớn | Chi phí cao |
