HƯỚNG DẪN CÀI ĐẶT KẾT NỐI POINT TO POINT TRÊN RG-AP630 CD

1.Yêu cầu :

– Truyền hình ảnh camera 2 điểm A và B với khoảng cách dưới 2 KM.
– Tại mỗi điểm cần phát Wi-Fi cho người dùng sử dụng, 1 điểm khoảng 30 người dùng.

2.Mô hình :

Internet — Router (192.168.0.1/23) — LAN (Switch + NVR + Computer) — AP630CD (Root node)
AP630CD (non-root node) — LAN (Switch + Camera + Computer)

3.Thông số cần cấu hình :

– Cài đặt chế độ hoạt động của AP sang FAT và thiết lập thông số địa chỉ IP của AP
– Thiết lập thông số SSID, kênh và tần số phát
+ Tại điểm A phát Wifi 1 trên băng tần 5Ghz, tạo Wifi 2 trên băng tần 2.4Ghz cho người dùng
+ Tại điểm B tạo Wifi 1 thu tín hiệu trên băng tần 5Ghz, tạo Wifi 2 trên băng tần 2.4Ghz cho người dùng
+ Channel: chỉnh phát trên 2 kênh 2.4 (20Mhz) và 5Ghz (40Mhz)
– Thiết lập thông số WDS trên 2 AP. Điểm A là Root node và điểm B là Non-root node

4.Chuẩn bị :

– Mô hình: EG2100 (192.168.0.1/23) — RG-ES126G-LP-L (NVR + LAPTOP) — AP630CD-A(192.168.0.109/23) AP630CD-B (192.168.0.113/23) — RG-ES126G-LP-L (CAMERA +LAPTOP)

5.Thực hiện cấu hình :

– Trên cả 2 thiết bị AP630CD-A và AP630CD-B, thực hiện chuyển đổi chế độ hoạt động của AP thành FAT như hình:

– Đặt lại địa chỉ IP cùng dãy với lớp mạng của Router

– Tương tự thay đổi IP trên AP thứ 2

– Bật phát sóng trên 2 băng tần: kênh 2.4Ghz để cho người dùng sử dụng, kênh 5Ghz để thiết lập kết nối Point to Point

Tương tự thực hiện bước này trên thiết bị AP630CD-B
– Tạo sóng Wi-Fi (SSID):
+ WiFi 1: phát song điểm đến điểm, từ A đến B. Không thiết lập chế độ mã hoá. Tích chọn vào băng tần
5Ghz.
+ WiFi 2: phát sóng cho người dùng sử dụng.
▪ Trên thiết bị AP630CD-A

▪ Trên thiết bị AP630CD-B

– Thiết lập kết nối WDS:
+ Trên thiết bị A

+ Tương tự trên thiết bị B:

– Kiểm tra trạng thái kết nối và đường truyền
+ Vào phần Monitor → User info: tốc độ Upload và Download gần 400Mbps. Đây là tốc độ kết nối Point to Point giữa 2 thiết bị A và B

+ Thử kết nối máy tính vào Switch bên điểm B và Ping về Router để kiểm tra tốc độ cũng như Delay trên đường truyền.

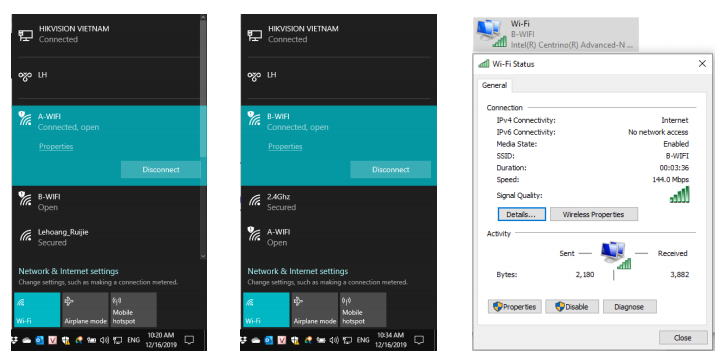

– Kiểm tra sóng Wi-Fi dành cho người dùng đã tạo ra trên 2 thiết bị A và B.

❖ Lưu ý:
– Chức năng WDS (Point to Point) chỉ hỗ trợ trên các dòng RG-AP630CD
– Khoảng cách kết nối tối đa 2KM và tốc độ khoảng 130Mbps
– Đảm bảo không có vật che chắn giữa 2 thiết bị (Line of Sight)
