Hướng Dẫn NAT Port Trên Ruijie Gateway

Tổng quan :

Tài liệu này sẽ hướng dẫn bạn NAT Port chuyển đổi từ địa chỉ Private IP thành địa chỉ Public IP cho phép
các thiết bị như Đầu ghi, camera,… có thể truy cập và quản lý qua các ứng dụng từ bên ngoài Internet.

Nội dung :

– Chuẩn bị.
– Kiểm tra Port – cổng dịch vụ đang chạy trên thiết bị đầu ghi hoặc camera.
– Thực hiện NAT Port trên Gateway.
– Kiểm tra thông port và thử kết nối đến thiết bị.

1.Chuẩn bị :

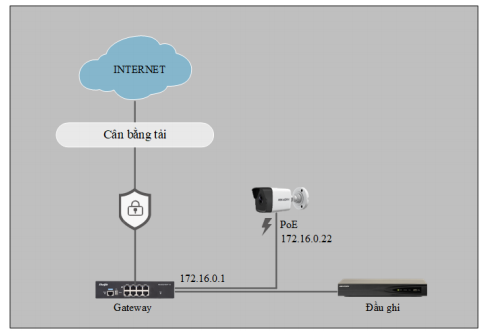

– Mô hình kết nối

– Chắc chắn thiết bị đã được bật nguồn và kết nối được internet.

2. Kiểm tra cổng dịch vụ đang chạy trên thiết bị camera.

– Từ trên máy tính các A/C truy cập vào camera và kiểm tra cổng dịch vụ như hình:

3. Thực hiện NAT port trên Gateway

– Tiến hành mở các Port 80, 554, 8000

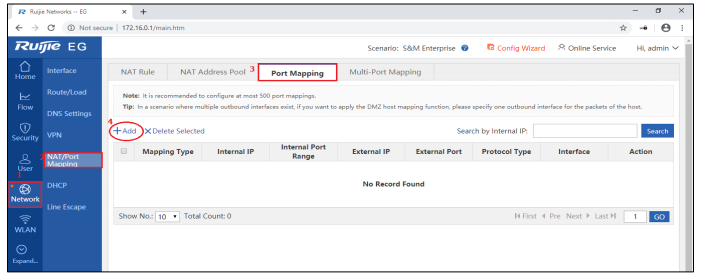

– Truy cập vào trang quản lý của Gateway → vào mục Network → NAT/Port Mapping → Port Mapping → +Add

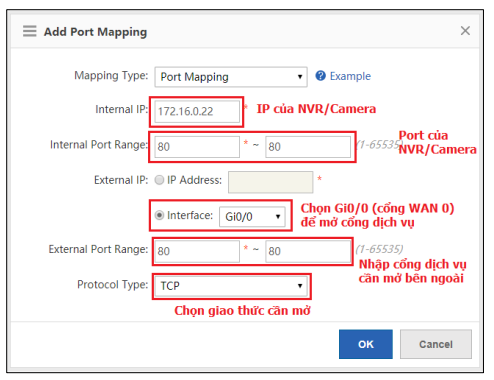

– Nhập IP và Port cần mở như hình:

+ Internal IP: nhập IP của thiết bị cần NAT
+ External IP: nhập IP cần mở cổng dịch vụ (thông thường là Public IP) hoặc chọn Interface tương ứng với các cổng WAN cần mở.

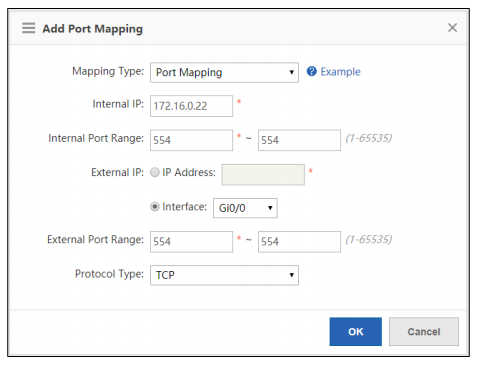

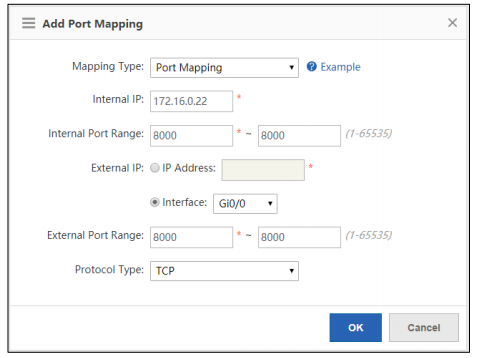

– Tiếp tực thực hiện mở các Port 554 và 8000 như hình sau:

+ Lưu ý: nếu thiết bị chạy trên cả TCP và UDP thì cần NAT thêm giao thức UDP
– Kết quả thực hiện như hình

4. Kiểm tra thông Port và thử kết nối vào thiết bị thông qua Public IP

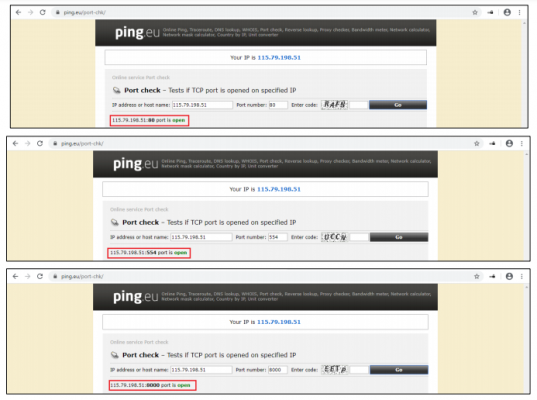

– Check lần lượt các Port 80, 554, 8000 trên trang https://ping.eu/

– Thử truy cập thiết bị thông qua địa chỉ Public IP

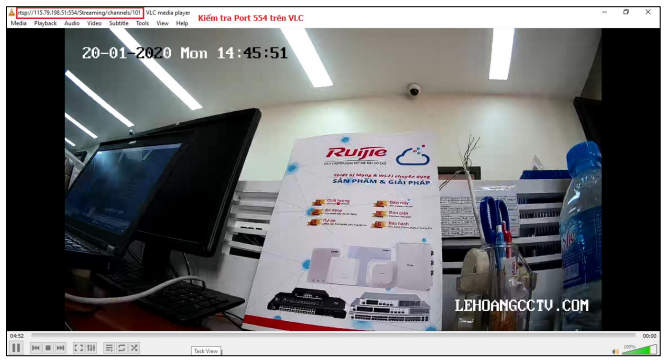

– Kiểm tra kết nối RTSP port 554 trên ứng dụng VLC Media Player

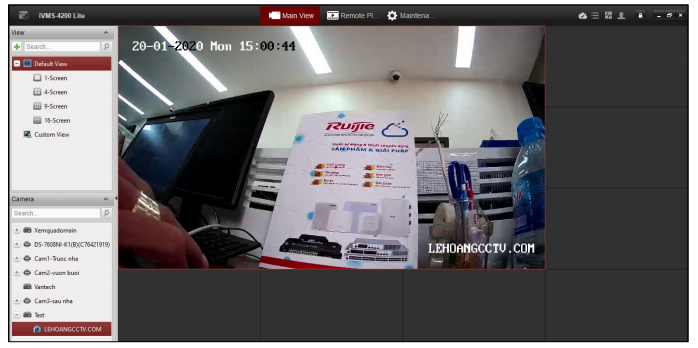

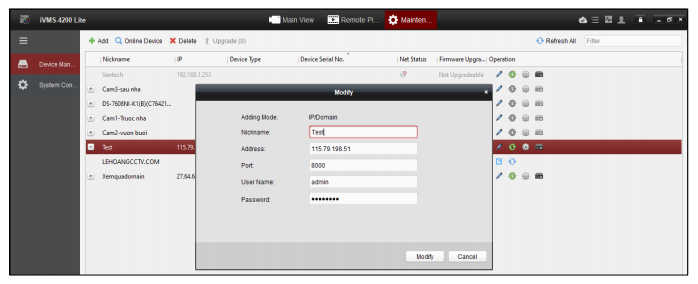

– Kiểm tra kết nối port 8000 trên ứng dụng quản lý giám sát camera IVMS-4200-Lite
